机器人线缆作为机器人的关键组件，随着机器人技术的发展和应用场景的拓展，技术要求不断提升，为满足机器人技术进步和应用场景拓展带来的更高性能要求，尤其是人形机器人的发展，对线缆的耐弯折性提出了更高要求。人形机器人线缆需适应高强度、多自由度运动，其耐弯折寿命需达到 2000 万次及以上。但是，如何有效的测试和评价产品的柔性运动性能是非常关键的；因此，我们会分期推出技术探讨系列，欢迎大家关注！
摇摆弯曲测试是评估线缆耐弯折性能的关键方法。两种常见的测试方法：
测试1：遵循机器人特种线缆测试技术规范T/SZRCA 002-202规范；
摇摆弯曲试验项目是根据电气用品安全法相关法令的规定所制定的实验项目，试验方法如图 1：

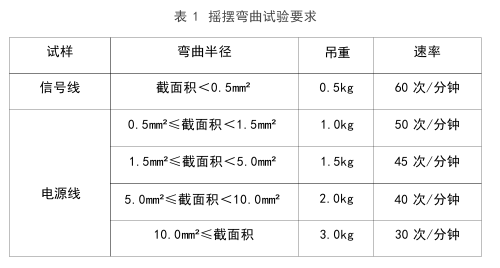

成品上取长度为 1.1m 的试验样品，所有芯线导体串联起来，一端按照上图的要求单端固定在 摇摆试验机上，另一端按下表悬挂相应重量的砝码，选择合适的弯曲半径，以正负90度的摇 摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数（一个来回为一次）后，电 缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂破损的异常现象，弯曲半 径、吊重、速率见表 1 。

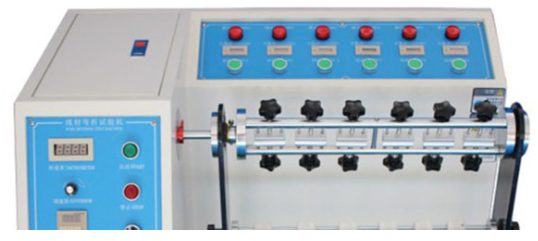

成品上取长度为 1.1m 的试验样品，所有芯线导体串联起来，一端按照下图的要求单端固定在 摇摆试验机上的固定夹板上，另一端按下表悬挂相应重量的砝码，以弯曲半径，以固定夹板为 弯折中心，正负90度的摇摆角度，以一定的速率进行弯折测试，摇摆到标准规定的要求次数 （一个来回为一次）后，电缆任一芯线不得发生短路及断路现象，并且绝缘及护套不发生龟裂 破损的异常现象。
两个测试在设备细节和操作要求上存在显著差异，这些差异会直接影响测试结果的准确性、再现性和严酷度。
测试1 (标准规范方法)： 线缆固定点位于摆动轴心上方。夹具固定线缆后，从固定 点到弯曲半径治具（通常是一个可更换的半圆形/圆弧形导轮或夹具）之间的线缆保持相 对静止。弯折实际发生在弯曲半径治具的弧面上。固定点不参与弯折运动，不受弯曲应力。
测试2 (特定方法)： 线缆固定点（固定夹板）即作为弯折中心。线缆被夹紧后，弯 折动作直接在固定夹板的出口边缘处发生。固定点既是固定点，也是弯折的起始点（应力 集中点）。
1、测试1模拟的是线缆在远离固定端的某一点发生长期弯折的场景（如机器人活动 关节处的线缆路径），应力集中区域在可设计的弯曲半径治具上。
2、测试2模拟的是线缆紧邻刚性固定端（如连接器尾部）发生弯折的场景（即“网 尾”测试）。固定夹板边缘成为不可改变的、锐利的应力点。
3、测试2由于在线缆被刚性夹持的根部反复弯折，其应力集中效应远强于测试1， 通常会导致更快的线缆（尤其是导体）失效，测试结果更为严酷（或苛刻）。
测试1 (标准规范方法)： 由于固定点不参与运动且不受力，且弯曲半径由专用治具 保证，操作人员仅需正确安装线缆和治具。夹具锁紧力主要作用是防止线缆滑落，只要达 到防止滑落的最小锁紧力即可，对线缆施加的压力很小且相对恒定。因此，不同操作人员 或同一操作人员多次测试，结果具有高度再现性。
测试2 (特定方法)： 夹具锁紧力是测试的关键变量。为了防止样品在测试中（尤其 吊重较大时）滑落或被拔出，操作人员必须施加足够的锁紧力。然而，过大的锁紧力会直接挤压、压扁甚至压断线缆内部的导体或绝缘层，尤其是在固定夹板边缘处（即弯折 点）。锁紧力的“度”（即“保证不滑落的前提下越紧越好”）高度依赖操作人员的经验和判断。
测试2的结果严重受制于操作人员的主观因素（锁紧力控制）。不同操作人员，甚至同一操作人员的不同测试间，因锁紧力差异，可能导致测试结果的波动（失效次数、失效 模式）无法再现。测试1则几乎消除了这种人为操作影响。
测试1 (标准规范方法)： 弯折应力主要作用于专用弯曲半径治具的整个半圆弧面 上。该治具可根据线缆直径选择，确保接触弧面足够长（即弯曲半径R符合标准要求）。 接触面积大，单位面积压力小，应力分布相对均匀平滑。
测试2 (特定方法)： 弯折应力集中在固定夹板出口边缘处。这个边缘通常是一个小 圆弧（如1/4圆）或锐角，其弯曲半径是固定的、不可调整的，且往往较小。接触面积极 小（近似点或短线接触），单位面积压力极大，应力高度集中。
1、测试1的应力分布更接近理想弯曲状态，能更真实地反映线缆在平缓弯曲路径下 的耐疲劳性能，避免了局部异常应力集中导致的非典型失效（如导体被夹具边缘直接割 伤）。
2、测试2的应力高度集中在固定夹板边缘的极小区域，尤其是在测试线径较大、硬 度较高或结构复杂的线缆时，这种点/线接触的应力集中效应远超实际应用场景。它更像 一种加速应力测试或特定应力点（如网尾）的针对性测试，其严酷度可能无法直接代表线 缆整体在标准弯曲路径下的性能。对于大截面积线缆，测试2条件过于严酷且非代表性。
测试1 (标准规范方法)： 线缆在弯曲半径治具上弯曲时，导体受到的拉伸或压缩应 力可以沿着导体的绞合方向在较长的弧面上相对平缓地传递、变形和释放。弯曲过程中导 体有空间进行微小的相对滑动以适应形变。
测试2 (特定方法)： 由于弯折点被刚性固定在夹板出口处，外侧导体需要伸长时， 伸长变形被限制在极短的跨度内（夹紧点附近），导体无法通过绞合方向的滑动有效释放应力。它被迫在固定点边缘发生剧烈的局部拉伸变形（“硬性拉细”）。内侧导体则受到 严重挤压。这种反复的、剧烈的局部塑性变形极易导致导体快速疲劳断裂，且断点通常就 在夹板边缘处。
1、测试1的失效模式通常更符合长期柔性弯折导致的导体疲劳断裂（断口有颈缩、 疲劳纹）或绝缘/护套材料疲劳龟裂。
2、测试2极易在夹具边缘处造成导体局部严重拉伸变形、压扁直至断裂，这种断裂 模式可能带有切割或剪切的特征（与夹具边缘形状相关），与真实平缓弯折下的疲劳断裂 模式存在差异。它更侧重于评估线缆在极端固定点应力下的抵抗能力。
因此，选择哪种摇摆测试方法应基于测试目的和实际应用场景。
测试1 (T/SZRCA 002-2022) 是评估线缆本体整体耐弯折疲劳性能的标准、通用方法，其结果再现性好，更能代表线缆在动态弯曲路径中的表现。
测试2 则更适用于特定评估线缆与连接器结合部（网尾）在严苛固定点应力下的抗弯折能力，其严酷度更高，但结果受操作影响大，且对于大截面积线缆的评估 可能过于严苛或不具代表性。
